避难硐室防爆门的工作原理

避难硐室防爆门工作原理说明：一套全自动风门由两道单式避难硐室防爆门风门主体、一套机械闭锁装置、一套电控系统、两套动力传动装置、两套声光报警显示器、两套红外线传感器、两套位置传感器、两套手动控制按钮组成。

每道单式风门主体由两扇门和一套门框组成，为双扇对开结构，该结构开启时，较好的达到了平衡内外风压的目的，对于门框的冲击力小，可靠耐用，配有透视窗，以方便对风门两侧的情况进行观察。

两道避难硐室防爆门风门两端的巷道壁上分别安装红外线传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，当A门有人经过时，传感器发出信号，A门动力源通电，打开A风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况）。

在A门打开时，声光报警装置得到触发信号，发出提示警示语“风门打开，请注意安全”并传承着红灯闪烁，B门声光报警装置同时提示“前方风门打开，请您稍后”伴有红灯亮。B门设有闭锁，以防止两扇门都打开影响煤矿安全，经过适当的延时（可以根据需要设定），A门自动关闭，等到传感器检测关闭到位后，警示语音及红灯关闭，绿灯常亮。

手动操作避难硐室防爆门情况下，矿车需要通过风门时，手动按下A门的“打开”控制按钮，A门打开，同时B门关闭，两扇门打开和关闭的同时，同样伴有语音提示信号。同样，按下A门的“关闭”控制按钮，A门关闭，同时B门打开。　　

在控制系统发出控制避难硐室防爆门风门打开或关闭的指令后，在8秒内（可设定）传感器仍检测不到到位信号时，则控制系统将向声光报警显示器报警指令，声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号，通知相关人员采取措施。

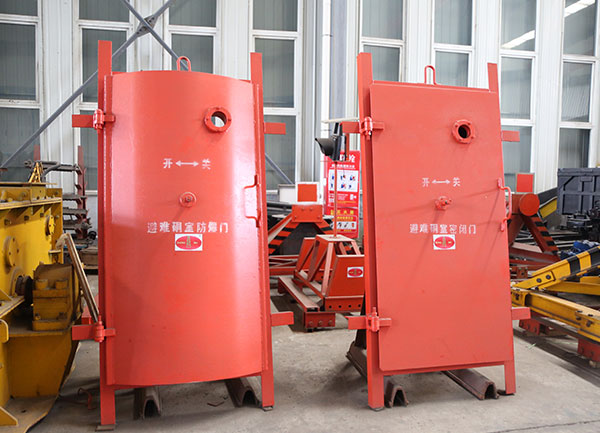

避难硐室防爆门
