标准避难硐室门的应用原理

标准避难硐室门的组成说明：一套全自动风门由两道单式标准避难硐室门风门主体、一套机械闭锁装置、一套电控系统、两套动力传动装置、两套声光报警显示器、两套红外线传感器、两套位置传感器、两套手动控制按钮组成。

标准避难硐室门每道单式风门主体由两扇门和一套门框组成，为双扇对开结构，该结构开启时，较好的达到了平衡内外风压的目的，对于门框的冲击力小，可靠耐用，配有透视窗，以方便对风门两侧的情况进行观察。

避难硐室防爆门用于井下主变电所和主排水泵房通往井底车场的通道内,容易关闭,以防止水的突然浸入又能防火.本密闭门承受压力为98KPa.

标准避难硐室门自动状态

标准避难硐室门两道标准避难硐室门风门两端的巷道壁上分别安装红外线传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，当A门有人经过时，传感器发出信号，A门动力源通电，打开A风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况）。在A门打开时，声光报警装置得到触发信号，发出提示警示语“风门打开，标准避难硐室门请注意安全”并传承着红灯闪烁，B门声光报警装置同时提示“前方风门打开，请您稍后”伴有红灯亮。B门设有闭锁，以防止两扇门都打开影响煤矿安全，经过适当的延时（可以根据需要设定），A门自动关闭，等到传感器检测关闭到位后，警示语音及红灯关闭，绿灯常亮。

标准避难硐室门手动状态

标准避难硐室门手动操作情况下，矿车需要通过风门时，手动按下A门的“打开”控制按钮，A门打开，同时B门关闭，两扇门打开和关闭的同时，同样伴有语音提示信号。同样，按下A门的“关闭”控制按钮，A门关闭，同时B门打开。

标准避难硐室门报警状态

标准避难硐室门在控制系统发出控制标准避难硐室门风门打开或关闭的指令后，在8秒内（可设定）传感器仍检测不到到位信号时，则控制系统将向声光报警显示器报警指令，声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号，通知相关人员采取措施。

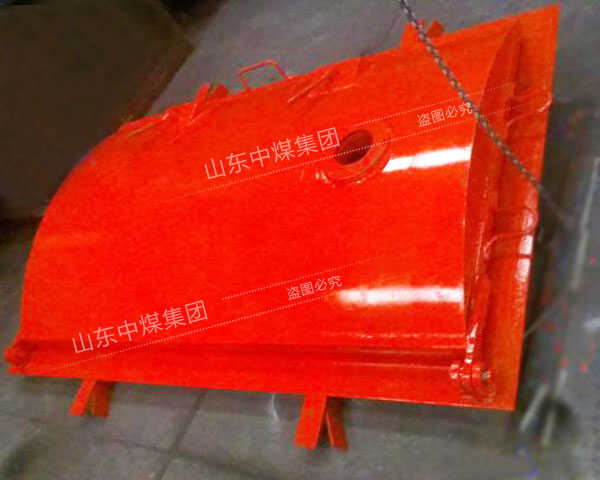

标准避难硐室门
