避难硐室防爆门的参数意义详解

一旦产生瓦斯爆炸后，避难硐室防爆门能及时复位，确保井下通风系统正常工作。避难硐室防爆门出口严禁正对其它建筑物，新型避难硐室防爆门的设计

（1）避难硐室防爆门型钢圈的设计在出风井口安装一圈型钢，型钢上安装防爆门，中间用橡胶板进行密封。橡胶板用压板固定在防爆门上。避难硐室防爆门外安装3条导轨，呈120°分布，使防爆门沿导轨运动，上设限位，使避难硐室防爆门的开启高度受到控制。

避难硐室防爆门上设有液压定位装置，确保及时正确复位。型钢圈在出风井口尽可能小，保证与出风井口断面一致就可以，这样可以减小防爆门的受力，因为防爆门受力为型钢圈断面与矿井负压的乘积。与避难硐室防爆门接触的型钢圈的宽度

B≥Dhσ（KP4）  （1）

式中         D—型钢圈的直径；

h—矿井负压；

σ—橡胶板的许用压力；

K—橡胶板的安全系数。

（2）平衡重物重量的确定

平衡重物的重量产生向上的拉力尽可能与避难硐室防爆门的重量相等或略大于防爆门的重量，当主要通风机停止运行时，自然风压向上，产生一个向上的力，可以打开避难硐室防爆门，形成自然通风。当主要通风机恢复运行时，由于防爆门的开启高度H有一个限制，进风口的断面积小于风硐断面积，根据伯努利方程

pPγ+Z+v2P2gn＝常数    （2）

流过进风口的速度大，进风口压力p小于大气压力，避难硐室防爆门在大气压力下关闭。避难硐室防爆门门的开启高度

H＝DP4-C               （3）

C由实际实践确定，找到一个合理的值。C太大，当主要通风机停止运行时，打开防爆门形成的出风断面小，影响自然风压通风；C太小，当主要通风机恢复运行时，由于打开避难硐室防爆门形成的进风断面大，进风口的压力p与大气压力相差不大，避难硐室防爆门受大气压力小，不能关闭避难硐室防爆门。

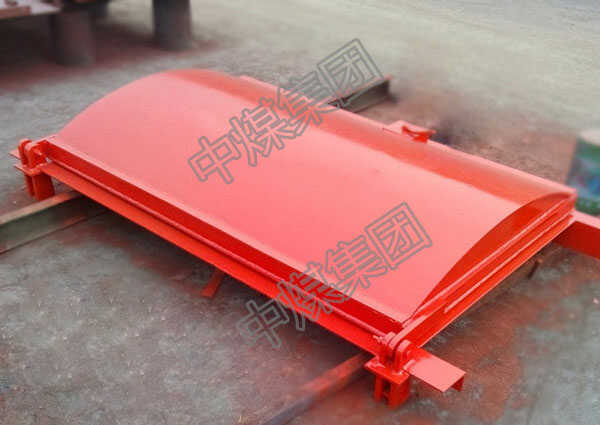

避难硐室防爆门
